拋丸器布置形式為多角度，選用了單元盤葉片高效拋丸器，拋射出高速密集的丸料束，打擊在原始狀態鋼材的各個部位，進行立體的、全方位的清理，使鋼材各表面上的銹蝕層、焊渣、氧化皮及其污物迅速脫落，獲得一定粗糙度的光潔表面，提高了漆膜與鋼材表面的附著力，并提高鋼材的抗疲勞強度和抗腐蝕能力，改善了鋼材內在質量，延長其使用壽命。

　　結構

　　本機主要功能部件是清理室，室內輸送輥道與進出料輸送輥道、拋丸器、丸料循環系統（含提升機、分離器、縱橫螺旋輸送器及丸料回收機構和供丸管道）吹掃機構、除塵、電氣控制等部件組成

　　工作原理

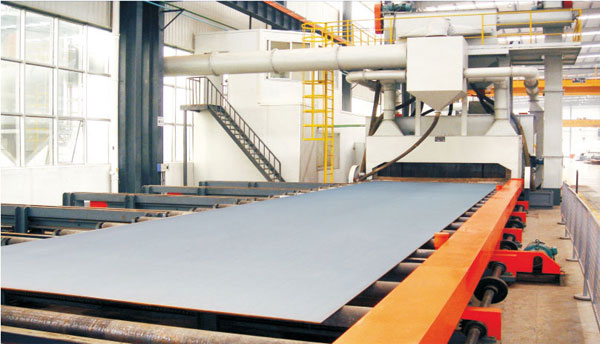

　　本機為輥道式連續送料的高功能拋丸清理設備，在清理過程中由電氣控制的可調速輸送輥道將鋼結構件或鋼材送進清理機室體內拋射區時，其周身各面受到來自不同坐標方位的強力密集丸料打擊與磨擦，使之其上的氧化皮、銹層及其污物迅速脫落，鋼材表面就獲得一定粗糙度的光潔表面，在清理室外兩邊進出口輥道裝卸工件。落入鋼材上面的丸料與銹塵經吹掃裝置吹掃，撒落下來的丸塵混合物由回收螺旋輸送到室體漏斗、縱橫向螺旋輸送機匯集于提升機下部，再提升到機器上部的分離器里，分離后的純凈丸料落入分離器料斗中內，供拋丸循環使用。拋丸清理中產生塵埃，由抽風管送向除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。
