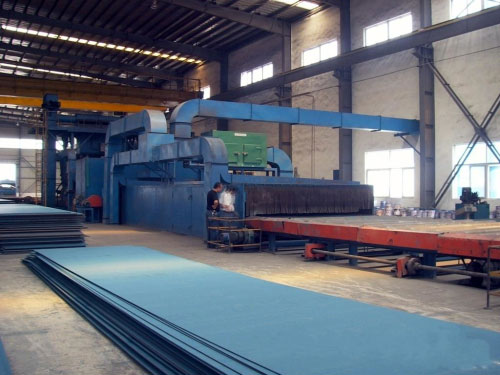

鋼板拋丸機是一種清理焊接結構件、H鋼、型鋼、網架、鋼板的多功能鋼材預處理線，對鋼板除銹拋光的處理！

　　鋼板拋丸機選用了世界上的單元盤葉片高效拋丸器，拋射出高速密集的丸料束，打擊在原始狀態鋼材的各個部位，進行立體的、全方位的清理，使鋼材各表面上的銹蝕層、焊渣、氧化皮及其污物迅速脫落，獲得一定粗糙度的光潔表面，提高了漆膜與鋼材表面的附著力，并提高鋼材的抗疲勞強度和抗腐蝕能力，改善了鋼材內在質量，延長其使用壽命。

　　結構

　　本機主要功能部件是清理室，室內輸送輥道與進出料輸送輥道、拋丸器、丸料循環系統（含提升機、分離器、縱橫螺旋輸送器及丸料回收機構和供丸管道）吹掃機構、除塵、電氣控制等部件組成。

　　工作原理

　　本機為輥道式連續送料的高功能拋丸清理設備，在清理過程中由電氣控制的可調速輸送輥道將鋼結構件或鋼材送進清理機室體內拋射區時，其周身各面受到來自不同坐標方位的強力密集丸料打擊與磨擦，使之其上的氧化皮、銹層及其污物迅速脫落，鋼材表面就獲得一定粗糙度的光潔表面，在清理室外兩邊進出口輥道裝卸工件。落入鋼材上面的丸料與銹塵經吹掃裝置吹掃，撒落下來的丸塵混合物由回收螺旋輸送到室體漏斗、縱橫向螺旋輸送機匯集于提升機下部，再提升到機器上部的分離器里，分離后的純凈丸料落入分離器料斗中內，供拋丸循環使用。拋丸清理中產生塵埃，由抽風管送向除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。

　　主要功能部件

　　清理室

　　清理室為大容腔板式箱形組焊結構，室體內壁襯有ZGMn13耐磨防護板，清理作業在密封的容腔內進行。清理室內耐磨防護板采用耐磨遮蓋包鑄螺母栓接，保護螺栓頭部不易損壞，拆裝更換方便。

　　輸送輥道

　　本輥道分為室內輸送輥道和裝卸料段輸送輥道。

　　室內輥道外套高鉻耐磨護套及限位環，高鉻耐磨護套用于保護輥道，承受丸料打擊，限位環可使工件按預定的位置運行，防止跑偏，造成事故。

　　提升機

　　上下帶輪采用帶方座外球面球軸承，受到振動沖擊時可自動調整，密封性好。

　　分離器

　　丸砂混合物由提升機送分離器上部，將丸塵混合物均勻布料，通過縫口形成一道簾幕，使氣流在垂直于簾幕流動方向穿過簾幕，以對丸塵進行沖洗。丸料、廢料和混合物按其比重不同，分別落入不同的通道，純凈合格丸料經螺旋輸送進入料斗，供拋丸器使用。未分離好的混合丸流入提升機內重新分離；細粉塵被吸入除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。

　　本分離器分離效果好，分離后，純凈合格丸料中的含砂量<1%，廢料中的合格丸料量<1%。

　　螺旋輸送器

　　螺旋輸送器主要由減速電機、螺旋軸、螺旋體殼組成。

　　采用帶方座外球面球軸承，該軸承受到振動沖擊時能自動調整，密封性好。

　　輸丸管道

　　本輸丸管道具有雙重控丸功能，每一閘管上方均設一閘板，分別切斷來自分離器的丸料，便于維修各自的拋丸器；閘板開啟大小，可以調節丸料流量，也可根據清理工件的規格任意組合，開啟與關閉閘門數量，以節約能源，減少對機器的磨損，并保證滿足生產需要。

　　拋丸器

　　引進迪砂公司技術的單圓盤拋丸器，成為當今國內無缺的高水平拋丸器。它主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成，其中葉輪采用Cr40材質 由鍛造而成，葉片、定向套、分丸輪及護板均采用高鉻.

　　吹掃裝置

　　本裝置采用高壓風機，并在室體內輔室部分設有不同角度的多組彈性吹嘴，對工件表面余留的丸料進行吹掃清理。

　　進出口密封

　　工件進出口密封裝置，均采用橡膠彈簧鋼板制成，為防止在拋丸時，丸料飛濺出清理室外，在工件進出口處各設多道加強密封，其特點為彈性強、壽命長、密封效果俱佳。

　　除塵系統

　　本系統由袋式除塵器和風機、除塵管道等一起組成除塵系統。除塵效率可達99.5%，符合GB16297－1996“大氣污染物綜合排放標準”的要求，并符合GBJ4－73工業“三廢”排放試行標準。其布袋壽命為1－2年，降低了設備使用成本，減少了維修量及維修費用，并且有較高的除塵效果，使含有灰塵的空氣，經過該除塵系統后直接排到空氣中去，排放到大氣中的粉塵濃度≤100mg/m不需其它凈化設備。除塵管道根據用戶提供的坐標方位設計制造.

　　鋼板拋丸機主要由輥道輸送系統、拋丸清理機、自動噴漆系統、烘干室、拋丸除塵系統、漆霧過濾系統和電控系統所組成，并可擴展自動上卸料系統和預熱室。 鋼材預處理線工藝是指鋼材在加工前(即原材料狀態)進行表面拋丸除銹并涂上一層保護底漆的加工工藝。鋼材經過預處理可以提高機械產品和金屬構件的抗腐蝕能力，提高鋼板的抗疲勞性能，延長其使用壽命；同時還可以優化鋼材表面工藝制作狀態，有利于數控切割機下料和精密落料。此外，由于加工前鋼材形狀比較規則，有利于機械除銹和自動化噴漆，因此采用鋼材預處理可大大提高清理工作的效率，減輕清理工作的勞動強度和對環境的污染。

　　現國內生產的鋼板拋丸機能清理寬5米的鋼板，常見的型鋼如角鋼、槽鋼、工字鋼等都可以采用鋼板拋丸機來處理。近幾年，由于采用可編程序控制器控制，設備的自動化程度重得到更大程度的提高。 隨著科學技術日新月異的進步，計算機及自動測控儀表在機械制造行業得到普遍應用，一些幾十年前不可能實現的功能現在變得輕而易舉。鋼材預處理線上采用了溫度變送器、旋轉編碼器等元件，全線計算機監控，閉路電視監控，并且可根據用戶要求配置自動打碼儀及自動條碼打印裝置。
