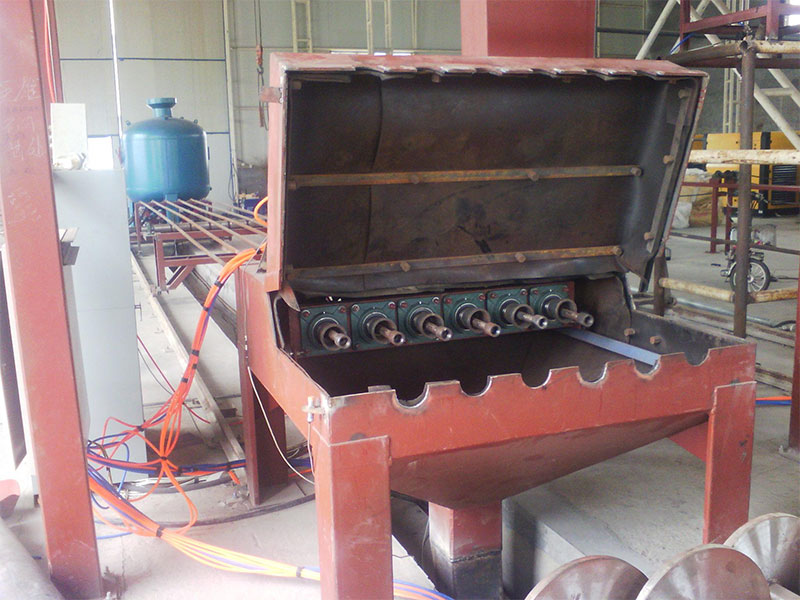

鋼管內壁除銹機主要由清理室、拋丸器總成、輸送輥道、上料機構、卸料機構、螺旋輸送器、提升機、維修平 臺、分離器、除塵系統及電控系統等組成。
1. 拋丸器采用向上拋丸布置。由于管徑不同鋼管在輥道上輸送時其底面大致處于相同的高度,拋丸器從下向上拋射,丸料到鋼管表面的距離基本相同,鋼丸到達工件表面的拋射速度相同,保證不同管徑的鋼管對表面的清理效果都一樣。為后續的噴涂提供相同的條件。
2. 工件連續通過拋丸機的進出口,因清理管徑懸殊的鋼管, 為防止丸料外飛,本機采用多層可換式密封毛刷,實現對丸料的徹底密封。
3. 采用離心懸臂式新穎高效多功能拋丸器,拋丸量大,效率高,葉片更換迅速,具有整體更換之性能,維修方便。
4. 采用滿幕簾式BE型丸渣分離器,大大提高了分離量、分離效率及拋丸質量,減輕了對拋丸器的磨損。
